旧バージョンでは、独自のアルゴリズムで、トラックポイントを間引いていたのですが、とても処理が遅く、性能も悪かったので、Ver1.2からは、先人の知恵をお借りすることにしました。

調べた所、点を間引く方式としては、Douglas-Peuckerアルゴリズムが有名なようです。

Douglas−Peuckerアルゴリズム

Douglas-Peuckerアルゴリズムは、ラインを単純化するアルゴリズムで、とてもシンプルです。

手順は、以下のようになるようです(こちらを参考にしました)。

  1. ルートの始点、終点をプロット対象とする。
  2. プロット対象をつなげた直線と、その間の各点との距離を調べる。
  3. 許容距離(ε)以上離れた点で、最も離れた点を探し出し、そこを新たにプロット対象とする。
    もし、ε以上離れた点がなければ、終了。
  4. 2〜3の処理を再帰的に繰り返す。

最も離れた点(ルートの形を特徴づける点)を残していき、近い点を削除していくことで、なるべく元の形を維持したまま、点を間引くことができるということのようです。以下に実際の例を示します。

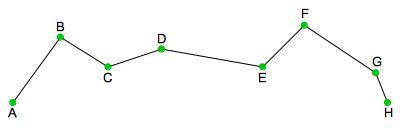

元の状態 最初の状態が左のような点の集まりだとします。最初に「ε:許容距離」を決めます。

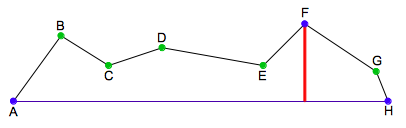

ステップ1 まず、開始点Aと終了点Hを結んだ直線AHと、途中の点B〜Gのすべての距離を調べ、一番遠い点を探します。
この場合、点Fが一番遠い点です。直線AHとFの距離が、εより大きいことを確認します。
この時点で点A、H、Fが確定します。

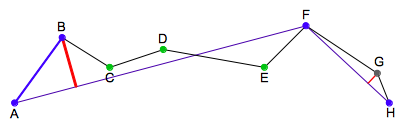

ステップ2 Fが確定したので、今度は、直線AFと直線FHについて、それぞれステップ1と同じ処理を繰り返します。ここでは、直線AFと一番離れた点Bとの距離がεより大きく、直線FHと点Gとの距離は、εより小さくなりました。
点Bが確定して、点Gは廃棄されます。

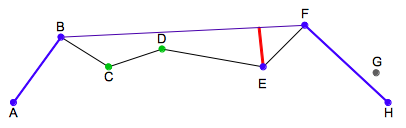

ステップ3 以下は同様に繰り返します。ここでは、直線BFと点Eの距離がεより大きいので、点Eが確定しました。

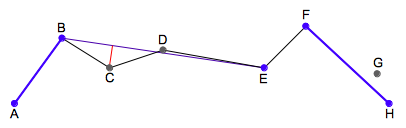

ステップ4 同様に、直線BEと、その間の点C、点Dの距離を調べますが、どちらもεよりも小さいことが分かりました。εより離れた点が見つからなくなったら終了です。

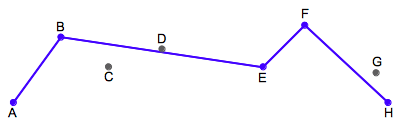

間引き終了 確定した点を繋げば、間引き後の線が残ります。
今回は、点C、点D、点Gが間引かれました。

この方法では、εの値を極端に大きくすれば、両端の点だけが残り、εを0にすれば、1つも間引かれなくなります。

点の数を指定して間引く

Douglas-Peuckerアルゴリズムは、許容距離ε以上離れた点だけを残すというものですが、このεの値にどのような値を指定すればよいのか、よく分かりません。GPSのログを間引くときは、点の数を5000個から1000個に間引くといったように、間引き後の点の数が指定できたほうが、使いやすいと思います。

そこで、Douglas-Peuckerアルゴリズムを少し変更して、以下のようにしてみました。

  1. ルートの始点と終点をプロット対象とし、確定リストに追加する。
  2. 始点と終点をつなげた直線から、最も離れた点を探し、その点を、距離やプロット開始点、終了点の情報と共に、プロット候補リストに追加する。
  3. プロット候補リストから、最も距離の遠い点について取り出し、その点を確定リストに入れる。
  4. その点より前の部分、後ろの部分を調べ、それぞれ最も離れた点を探し出し、その点を、距離やプロット開始点、終了点の情報と共に、プロット候補リストに追加する。
  5. 3〜4を繰り返す。
  6. 確定リストの点の数が目標数に到達したら、終了。

このように、最も距離が遠い点から確定させていき、指定した数の点数になるまで続けることで、点数の指定ができるようにしています。

上記の例で、間引き後の点数を6とした場合は、以下の表のようになります。

ステップ プロット候補リスト 確定リスト
ステップ1 F A, H
ステップ2 B, G A, F, H
ステップ3 E, G A, B, F, H
ステップ4 C, G A, B, E, F, H
ステップ5 G, D A, B, C, E, F, H

間引き後の点数が5の場合は、ステップ4で終わります。そのとき、Douglas-Peuckerアルゴリズムの説明で使った例と同じ結果になっています。

プロット候補リストの中は、距離の遠い順で、点が並びます。

この方法では、どんなに近い点でも、候補リストに入ります。そのため、Douglas-Peuckerアルゴリズムでは、真っ先に廃棄された点Gも、候補リストに入っています。しかし、点Gは、距離が近いため、後から追加された点EやCよりも、後回しにされます。

この例では、点が少ないため、プロット候補リストが小さいですが、実際は、沢山の点が候補リストに並ぶことになります。

このDouglas-Peuckerアルゴリズムを応用した方式に変更してから、旧バージョンの独自アルゴリズムと比べて、格段に速くなりました。1万個のトラックポイントも、瞬時に、間引くことができます。

問題点と改善策

Douglas-Peuckerアルゴリズムは、とても性能がよく、かつ高速で、良さそうですが、GPSのログを間引く際に、そのまま適用すると、少し問題があります。

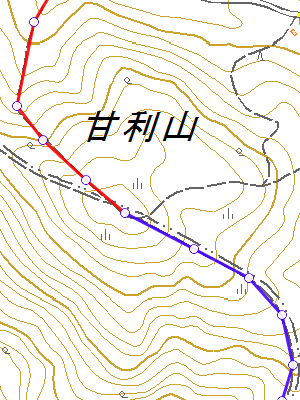

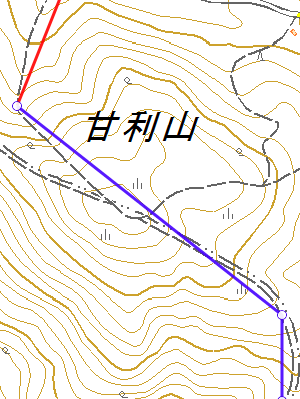

元のトラックポイント 間引き後のトラックポイント

※国土地理院提供の地形図を掲載しています

これは、山頂で直進しているため、山頂の点を間引いても、ルートの形が維持できると判断されているためです。しかし、山頂の点が間引かれると、累積標高などが大きく変わってしまいます。

幸い、TrailNoteでは、常にルート上のピークとコルを検出しています。その情報を使い、ピークやコルの点であれば、ものすごく遠い点、として計算するようにしました。そうすると、ピークやコルは、最も残すべき点として認識されますので、優先的に残されます。

GPSのログは、機器の性能で大きく変わってしまいます。例えば、山小屋に宿泊したような場合で、夜間、ずっとGPSのログを取りつづけたときに、以下のようなに、動きまわる点が取得されることがあります。

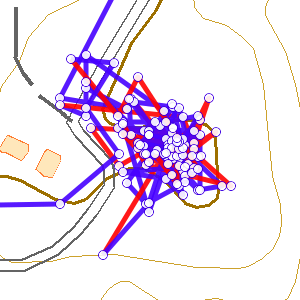

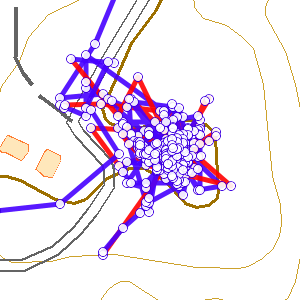

元のトラックポイント 75%間引いた後のトラックポイント

この例では、夜中に900ポイント以上のログをとっており、3km以上も行動したことになってしまっています。
このような、細かく動くログを、Douglas-Peuckerアルゴリズムで間引くと、右の結果のように、沢山の点が残ってしまいます。これは、点が向きを変えて動くと、それを優先して残してしまうためです。

そこで、間引きをする前に、休憩箇所を調べることにしました。2分以上、動きが少ない箇所を探し、それを休憩と判断しています。

休憩開始、終了の点は、上記のピークとコルと同様、残すようにし、休憩中の点は、距離を小さくすることで、積極的に消すようにしています。この条件を追加したところ、休憩中のポイントが優先的に間引かれるようになりました。

休憩中の点を間引くことで、GPSの誤差による行動距離も削られるので、より正確な距離になると思います。

GPS機器の性能は、年々向上しているようですが、場所などの条件によっては、時々、トラックポイントが、遠くに飛んでしまうようなことがあるようです。
そのような1つだけ遠くに飛んでしまった点を、Douglas-Peuckerアルゴリズムで間引いた場合、その点は、特徴的な点として把握されてしまい、確実に残されてしまいます。

そのような点は、間引きをする前処理で、除去するようにしてみました。今のところ、以下のような簡単なルールによって、取り除いています。

・前の点との距離、時間差から速度を計算すると、時速10km以上出ている。
・その点を取り除いて、その前後の点の速度を計算すると、時速5km以下になる。

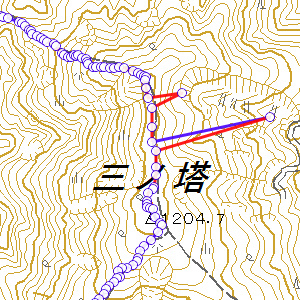

元のトラックポイント 間引いた後のトラックポイント

上の例のように、飛んでしまっているポイントが取り除かれます。
時速10kmの条件では、走った場合に困りそうですが、2番目の条件によって除外されます。

このような異常なポイントだけ削除したい場合は、間引き後の点数を、元の点数に近い値(例えば、1000ポイント→990ポイント)にして、間引きを行えば、最優先で除去されます。


上記のように色々と工夫はしてみていますが、間引きの方法は奥が深いようで、まだまだ改善の余地があると思います。何か良い案などありましたら、教えていただきたいと思います。
